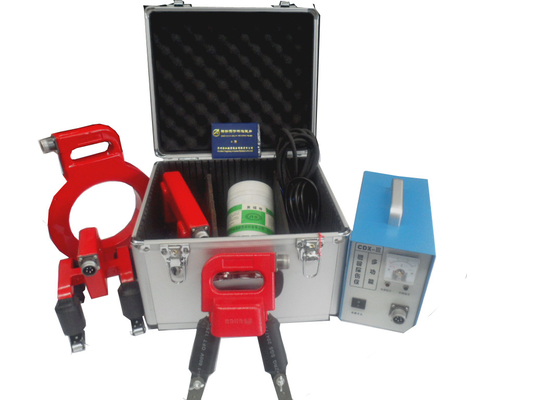

Detector CDX-V da partícula magnética

Descrição:

A empresa absorve as vantagens da máquina da inspeção da partícula magnética no país e no estrangeiro, o uso de materiais novos, nova tecnologia; o controle eletrônico melhorado fabricação um novo tipo de detector da partícula magnética, tem um teste completo-caracterizado, rápido, uma sensibilidade alta, uma taxa de falhas fácil de operar, baixa, uma manutenção fácil, etc.; o instrumento usa uma magnetização externo do campo magnético, tamanho pequeno, peso leve, fácil levar; altamente equipamento do circuito integrado em ambos a funcionalidade completa original de diversos dispositivos; com ponta de prova que de ADEO quatro o instrumento output o tamanho do currentThe é ajustável, pode ser adaptado às exigências da sensibilidade diferente, da C.A. o controle de fase da falha de energia da magnetização, da proteção da sobrecarga, e de uma função da desmagnetização.

Aplicações:

Ponta de prova do A: igualmente sabido como a ponta de prova em ferradura do garfo ou a ponta de prova da solda de faixa, cabeças chanfradas comum ativas, com luzes de trabalho; a superfície contornada, a forma complexa do teste do workpiece é particularmente apropriada. Distância polar: 20-160 milímetros; força de levantamento: C.A. ≥5kg, ≥ da C.C. 18 quilogramas; peso: 1 quilograma. Usar esta ponta de prova é feita de uma parte de equipamento chamada um detector da falha do garfo ou uma ponta de prova ferradura-dada forma do detector da falha da solda de faixa usando uma vasta gama de junção viva.

D-tipo ponta de prova: igualmente sabido como o a ponta de prova eletromagnética do garfo, uma variedade de atividades comum, e magnetização. Distância polar: 60-220 milímetros, força de levantamento: ≥ da C.A. 6 quilogramas de ≥ da C.C. 18 quilogramas; Peso: o dispositivo independente de 1,6 quilogramas chamado detector eletromagnético da falha do garfo feito por esta ponta de prova, a ponta de prova tem uma permeabilidade e uma magnetização alta e assim por diante.

E-tipo ponta de prova: igualmente sabido como a ponta de prova transversal do garfo ou a ponta de prova do campo magnético de giro, podem ser uma série completa da detecção magnética composta da falha, melhorar rolo running da velocidade do teste e trabalhar luzes. Distância polar: 110 milímetros, força de levantamento: ≥ da C.A. 9 quilogramas de peso: o ㎏ 2 independente usando esta ponta de prova feita de uma parte de equipamento chamada o detector da falha do campo magnético de giro, que usa dois que cruzam o garfo usando a tecnologia deslocadora da C.A., assim produzindo o giro que sintético o campo magnético muda com tempo, o workpiece é uma série completa da magnetização composta. Velocidade do teste, detecção de alta qualidade.

O-tipo ponta de prova: igualmente sabido como a ponta de prova do anel, diâmetro interno: 150 milímetros, o peso central do ≥ 180Oe do campo magnético: 3 quilogramas. Usar esta ponta de prova fez independente um dispositivo chamado um detector da falha do anel, ele é o princípio de um campo magnético forte gerado usando a bobina é energizada o projeto segmentado aplicado à classe da haste do eixo, ao encanamento, à falha do workpiece das folhas ou à desmagnetização complexa.

Especificações:

1. Fonte de alimentação: C.A. 220 ±10% 50HZ 5A

2. Saída: A C.A. 38V 6A A, D, O-dado forma detectando as cabeças é aplicável

3. Velocidade do teste: ≥6m/min

4. Detectando a elevação principal da temperatura: ≤60℃

5. Intervalos de trabalho: No caso da operação contínua por muito tempo, recomenda-se: Tempo da magnetização: segundo ≤3; ínterim: ≥5

6. Peso do instrumento: sobre 5.5kg

Vantagens competitivas:

usado ◆Mainly na detecção da falha da superfície e da próximo-superfície de material ferromagnetic, a maneira eletromagnética da C.A., o ferimento pode detectar menos de 2mm.

o ◆ um único dispositivo pode ser compatível com o A, D, E, O, quatro tipos da ponta de prova, para encontrar as necessidades de muitos tipos de workpieces.

o tamanho ajustável da corrente de saída do ◆, e pode ser adaptado às exigências da sensibilidade, da C.A. a magnetização com controle de fase do poder, e da proteção diferentes da sobrecarga.

o método da magnetização do ◆ aplicou o campo magnético, tamanho pequeno, peso leve, fácil levar.

o ◆ o uso de materiais novos, processos novos, velocidade de teste é sensibilidade rápida, alta, baixa taxa de falhas, e tem a desmagnetização automática da atenuação.

o ◆ amplamente utilizado no teste dos vários tipos de caldeiras, de embarcações de pressão, de petroquímico, de metalurgia, de construção naval, de energia eléctrica, de estradas de ferro, de pontes, e de outras peças estruturais da indústria, soldadura parte, forjamentos, tratamento térmico. Particularmente apropriado para a inspeção do teste do campo e do fluxo.
