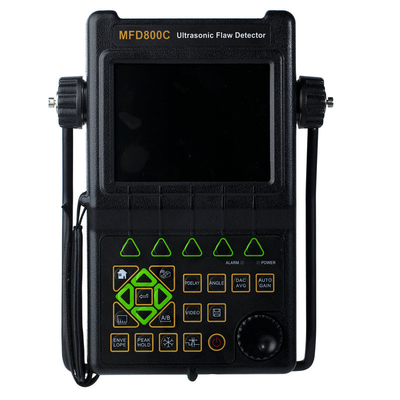

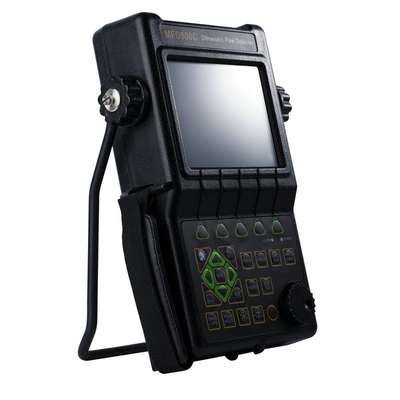

Varredura padrão ultra-sônica avançada do detector MFD800C AWS B da falha

Descrição:

O MFD800C é um detector ultra-sônico digital avançado da falha que caracteriza uma multi-cor TFT LCD e um anfitrião de características novas para cumprir exigências da inspeção do desafio. Combina capacidades poderosas da detecção e da medida da falha, o armazenamento de dados extensivo, e a capacidade de transferir dados da inspeção detalhada ao PC através de seu porta usb de alta velocidade.

O instrumento incorpora muitos as características avançadas do tratamento dos sinais que incluem uma largura de faixa de 15MHz RF para permitir o teste de materiais finos, de filtros de faixa estreita para melhorar o sinal propalar em aplicações altas do ganho, de um ponto pulser para as aplicações que exigem umas freqüências mais altas, e de uma onda quadrada ajustável pulser para aperfeiçoar sobre a penetração materiais densamente ou altamente de atenuação.

Aplicações:

O instrumento pode ser amplamente utilizado na localização e fazer sob medida rachaduras escondidas, anula, licencia, e descontinuidades similares nas soldas, os forjamentos, os boletos, os eixos, os eixos, os tanques e as embarcações de pressão, as turbinas, e componentes estruturais.

Especificações:

• Escala: 0 a 9999 milímetros, na velocidade de aço
• Velocidade material: 1000 a 9999m/s
• Atraso da exposição: -20 a 3400 µs
• Atraso da ponta de prova/zero offsets: 0 a 99.99µs
• Sensibilidade: DB 110 máximo na definição selecionável 0,1, 1,0, 2,0, DB 6,0 e travado.
• Modos de teste: Eco do pulso, elemento duplo e através-transmissão
• Pulser: Onda quadrada ajustável Pulser
• A freqüência da repetição de pulso varia de 10 hertz a 1000 hertz
• Energia de pulso: 200V, 300V, 400V, 500V, 600V selecionável
• Largura de faixa (amplificador passa-banda): 0,5 a 15 megahertz
• Monitores da porta: Escala inteira excedente verificável da varredura de duas portas independentes
• Correção: Semionda positiva, semionda negativa, de onda completa, RF
• Linearidades do sistema: Horizontal: +/--0,2% FSW, vertical: 0,25% FSH, precisão do amplificador +/--1 DB.
• Rejeição (supressão): altura da tela completa de 0 a de 80%
• Unidades: Polegada ou milímetro

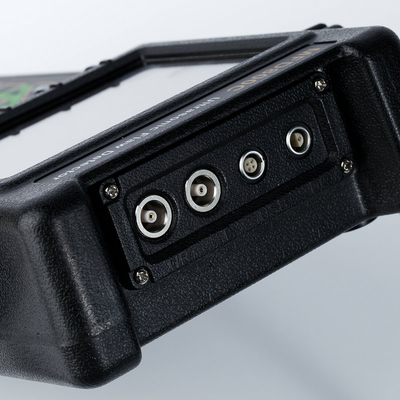

• Conexões do transdutor: BNC ou LEMO
• Exigências de poder: Canos principais da C.A. 100-240 VAC, 50-60 hertz
• Temperatura de funcionamento: -10℃ a 50℃
• Temperatura de armazenamento: -30℃ a 50℃

Vantagens competitivas:

• Semiautomatic calibração de dois pontos: Calibração automatizada do offset do transdutor zero e/ou da velocidade do material
• Localização da falha: Som-trajeto vivo da exposição, projeção (distância de superfície), profundidade, amplitude,
• Cola da falha: Cola automática da falha usando AVG/AVG ou DAC, relatório das velocidades da aceitação do defeito ou rejeção.
• Readout de Digitas e Trig. Função: A espessura/profundidade pode ser indicada no readout digital ao usar uma ponta de prova normal e o trajeto de Peam, a distância de superfície e a profundidade são indicados diretamente quando a ponta de prova do ângulo está no uso.
• os DAC e o método de AVG da avaliação da amplitude estão disponíveis.
• AWS D1.1.
• Característica da correção da superfície curvada
• Função da medida da altura da rachadura
• Figura característica da solda
• Amplie a porta: espalhamento da escala da porta sobre a largura inteira da tela
• Gravação video e jogo
• função do Auto-ganho
• Envelope: Exposição simultânea da Um-varredura viva na taxa da actualização de 60 hertz e envelope da exposição da Um-varredura
• Posse máxima: Compare formas de onda máximas congeladas às Um-Varreduras vivas para interpretar facilmente resultados da análise.
• Um gelo da varredura: O gelo da exposição guardara dados do trajeto da forma de onda e do som
• Característica da exposição da varredura de B
