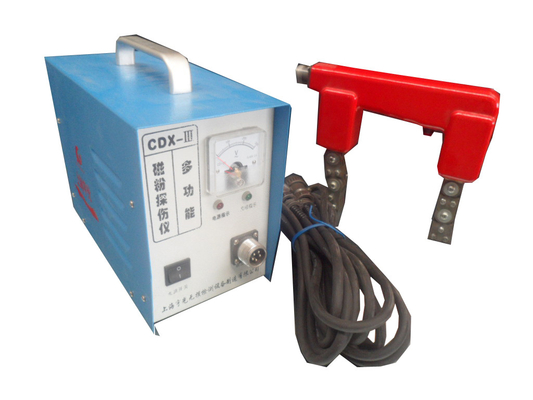

Detector Multi-funcional da partícula magnética do Ⅲ de CDX-

Descrição:

O detector da magnético-partícula de CDX-III é um equipamento da localização da falha da partícula magnética do novo tipo projetado e produzido por nossa empresa independente após ter utilizado as vantagens de suas contrapartes no país e no estrangeiro. A magnetização pelo campo magnético adicional torna o detector pequeno em tamanho e claro no peso. Altamente o circuito integrado faz um dispositivo executar todas as funções de diversos umas.

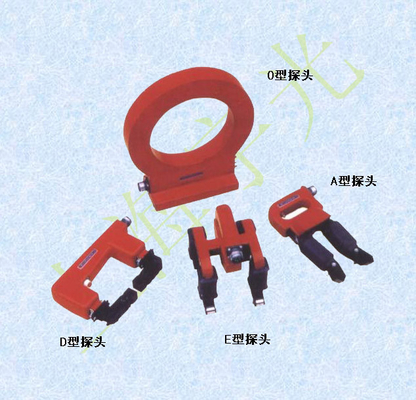

Seleção das funções:

tipo ponta de prova do ►A: ponta de prova magnética em ferradura igualmente nomeada do garfo ou ponta de prova da solda de faixa, cabeça magnética angular comum de giro, que é cabida com uma lâmpada de trabalho e sida especialmente apropriada para a detecção de falha de partes do trabalho com cara anormal e forma complicada. Distância polar: 20-160㎜; poder de levantamento: AC≥5㎏, DC≥18㎏; peso: 1㎏. O equipamento feito usando esta ponta de prova é referido como o detector magnético em ferradura do garfo ou o detector da solda de faixa. A ponta de prova encontra a aplicação larga enquanto usa a junção de giro.

tipo ponta de prova do ►D: ponta de prova eletromagnética igualmente chamada do garfo com as várias junções de giro e grande força da magnetização. Distância polar: 60-220㎜; poder de levantamento: AC≥7㎏, DC≥18㎏; peso: o equipamento 1.6㎏.The feito usando esta ponta de prova é nomeado independente detector eletromagnético do garfo e a ponta de prova é caracterizada pelo inductivity magnético alto e pela grande força da magnetização.

tipo ponta de prova do ►E: a ponta de prova magnética transversal igualmente chamada do garfo ou a ponta de prova do girar-campo e podem conduzir a detecção da falha da magnetização da combinação do omnibearing em um momento. O rolo running e a lâmpada de trabalho podem aumentar a velocidade da detecção de falha. Distância polar: 110㎜, poder de levantamento: AC≥9㎏ e peso: 2㎏. O equipamento feito usando esta ponta de prova é chamado independente o detector da falha do girar-campo, que usa duas tecnologias magnéticas transversais dos garfos e da movimento-fase da C.A. para produzir um campo de giro sintético que varie com hora para a magnetização da combinação do omnibearing de uma parte do trabalho em um momento. A detecção de falha é feita rapidamente com qualidade alta da inspeção.

tipo ponta de prova do ►O: ponta de prova igualmente chamada do anel com um diâmetro interno de 150㎜ e de jardim central ≥180Oe.Weight: o equipamento 3㎏.The feito usando esta ponta de prova é nomeado independente anel

detector da falha. É projetado no princípio de formar um campo magnético forte energizando uma bobina e é apropriado para a detecção de falha ou o demangnetization secional das partes complicadas do trabalho que incluem os eixos, as barras, as tubulações e as aletas.

Aplicações:

1. Fonte de energia: C.A. 220V ±10% 50HZ 5A

2. Saída: As pontas de prova da C.A. 36V 10A de A.D.E.O podem ser selecionadas cabendo.

3. Velocidade da detecção de falha: ≥6 m m

4. Elevação da temperatura da ponta de prova: ≤60℃

5. Batida de funcionamento: Sugere-se que no tempo velho contínuo ≤3 s da magnetização da operação e fora de time≥5 s

6. Peso do detector: ~6.6Kg

Especificações:

1. Fonte de alimentação: C.A. 220 ±10% 50HZ 5A

2. Saída: A C.A. 38V 6A A, D, O-dado forma detectando as cabeças é aplicável

3. Velocidade do teste: ≥6m/min

4. Detectando a elevação principal da temperatura: ≤60℃

5. Intervalos de trabalho: No caso da operação contínua por muito tempo, recomenda-se: Tempo da magnetização: segundo ≤3; ínterim: ≥5

6. Peso do instrumento: sobre 5.5kg
